תיאור
הזמנה מיוחדת כ-חודש אספקה

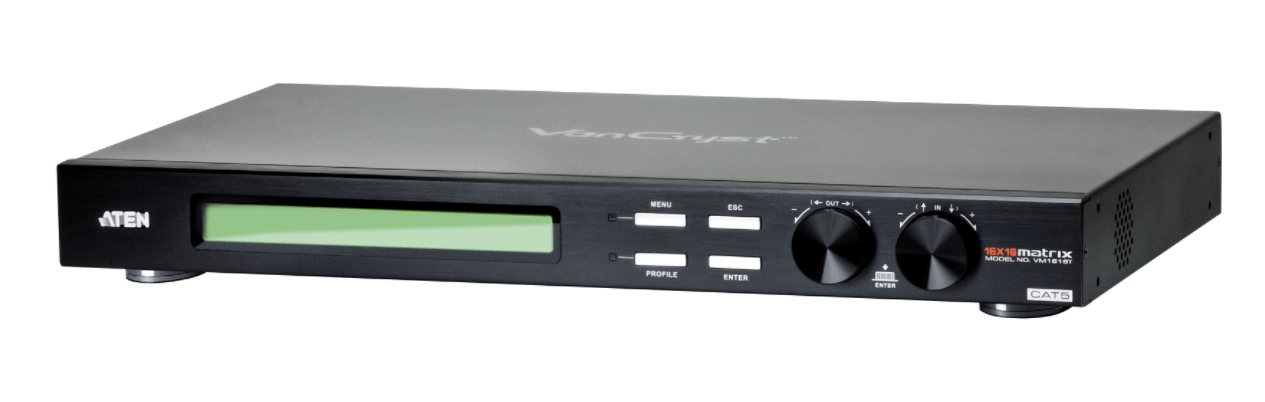

מתג 16×16 Cat 5 VGA/Audio Matrix תומך עד 300 מטר ATEN | VM1616T
 |
 |
תכונות: מתג 16×16 Cat 5 VGA/Audio Matrix תומך עד 300 מטר ATEN | VM1616T
פתרון VanCryst ™ Media Matrix Solution הוא שילוב של מתג מטריקס VM1616T 16 x 16 Cat 5 A/V ומארך VE500 / VE300 A/V Over Cat 5.
ה- VM1616T הוא מתג מטריקס המשתמש במאריכי VE500 / VE300 לניתוב והפצת אותות שמע, וידאו ו- RS-232 על פני מרחקים של עד 300 מטר עם רזולוציות של 1920 x 1200.
ה- VM1616T יכול לקבל נתונים של עד 16 מקורות שמע/וידאו ולהעביר נתונים לעד 16+1 תצוגות שמע/וידאו.
ה- VM1616T מציע מספר דרכים נוחות לגשת ולשלוט בהתקני המקור: מקומית, עם לחצני לוח קדמי ויציאה טורית RS-232/RS-485/RS-422; ובמרחק, דרך האינטרנט עם ממשק דפי אינטרנט מבוסס דפדפן.
פתרון Media Matrix Solution הוא פתרון אידיאלי כאשר נדרשות ריצות ארוכות למיקומי פלט A/V, והיכן שגמישות ואבטחה חיוניים.
ה- VM1616T מיועד לפריסה בסביבות הכוללות ניתוב אותות וידאו כגון אלה המצויים בבתי קזינו, מרכזי תחבורה ולוגיסטיקה, מרכזי בקרת תנועה, מתקני אבטחת נמל, הגדרות פיקוח תעשייתי וכו ‘.
- מחבר כל אחת מתוך 16 כניסות Cat 5 A/V לכל אחת מתוך 16 יציאות Cat 5 A/V בשילוב עם מערכת ATEN VE500 / VE300 A/V Over Cat 5 Extender
- טווח אות לונג – תומך עד 300 מטר בין VE500T / VE300T משדרי VE500R / VE500RQ , VE300R / VE300RQ מקלטי
- החלף בקלות בין מקורות מרובים למספר תצוגות
- הפעלה מקומית:

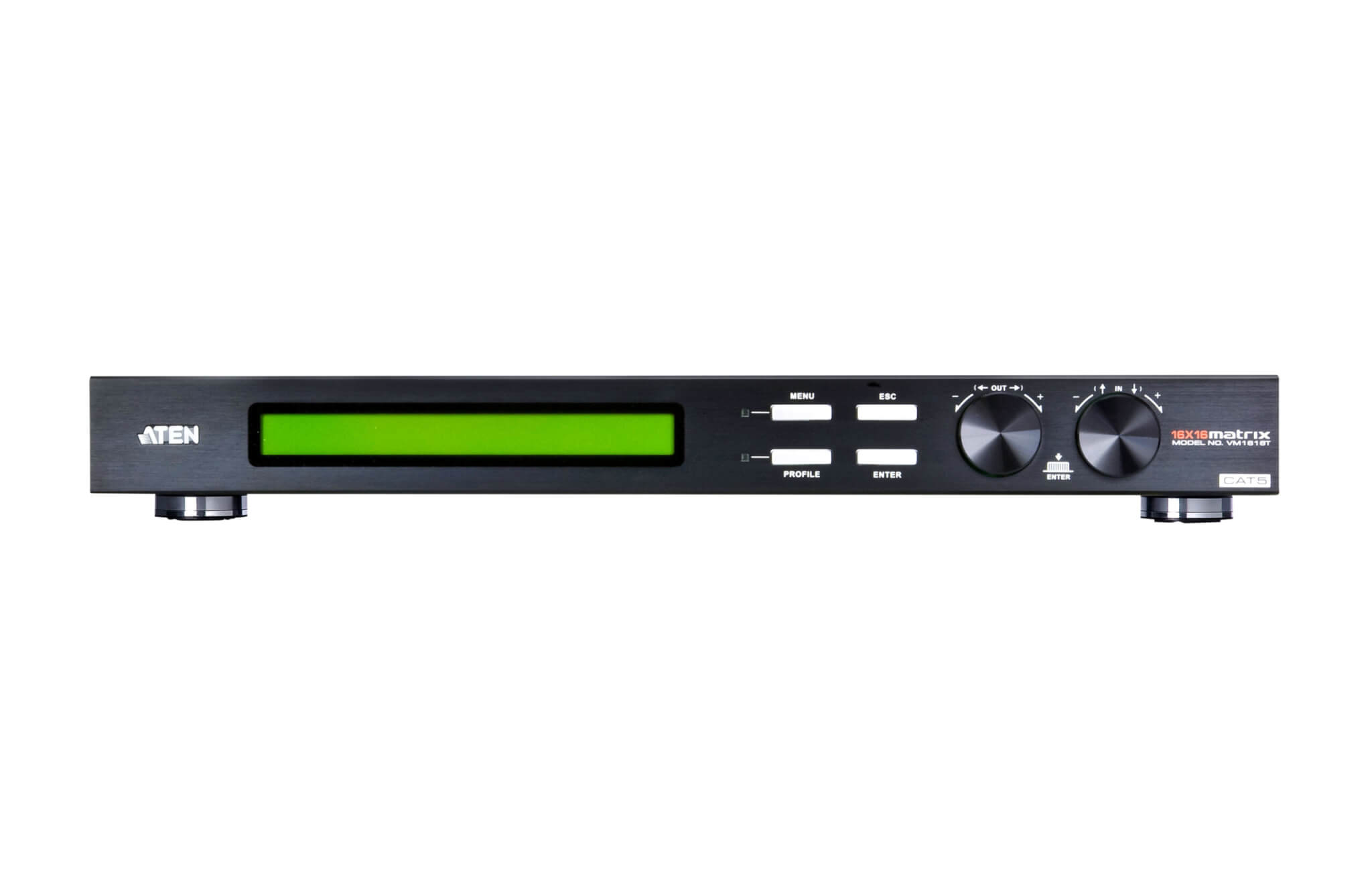

• תצוגת LCD בלוח קדמי ולחצנים
• בקר סידורי - הפעלה מרחוק:
• ממשק משתמש גרפי בדפדפן (GUI)
• Telnet - תומך בתצוגה מקומית נוספת – מספק מקור פלט נוסף
- יציאה טורית RS-232 דו-כיוונית מובנית לבקרת מערכת מתקדמת
- תומך באיכות וידאו – עד 1920 x 1200@60Hz; DDC2B
- תומך בסטריאו ושמע מאוזן
- איכות וידאו אוטומטית ומתכווננת
- החלפה עצמאית של מקורות שמע ווידיאו – ניתן לחבר כל מקור שמע לכל מקור וידאו לגמישות הפלט
- קושחה ניתנת לשדרוג
מפרט טכני:

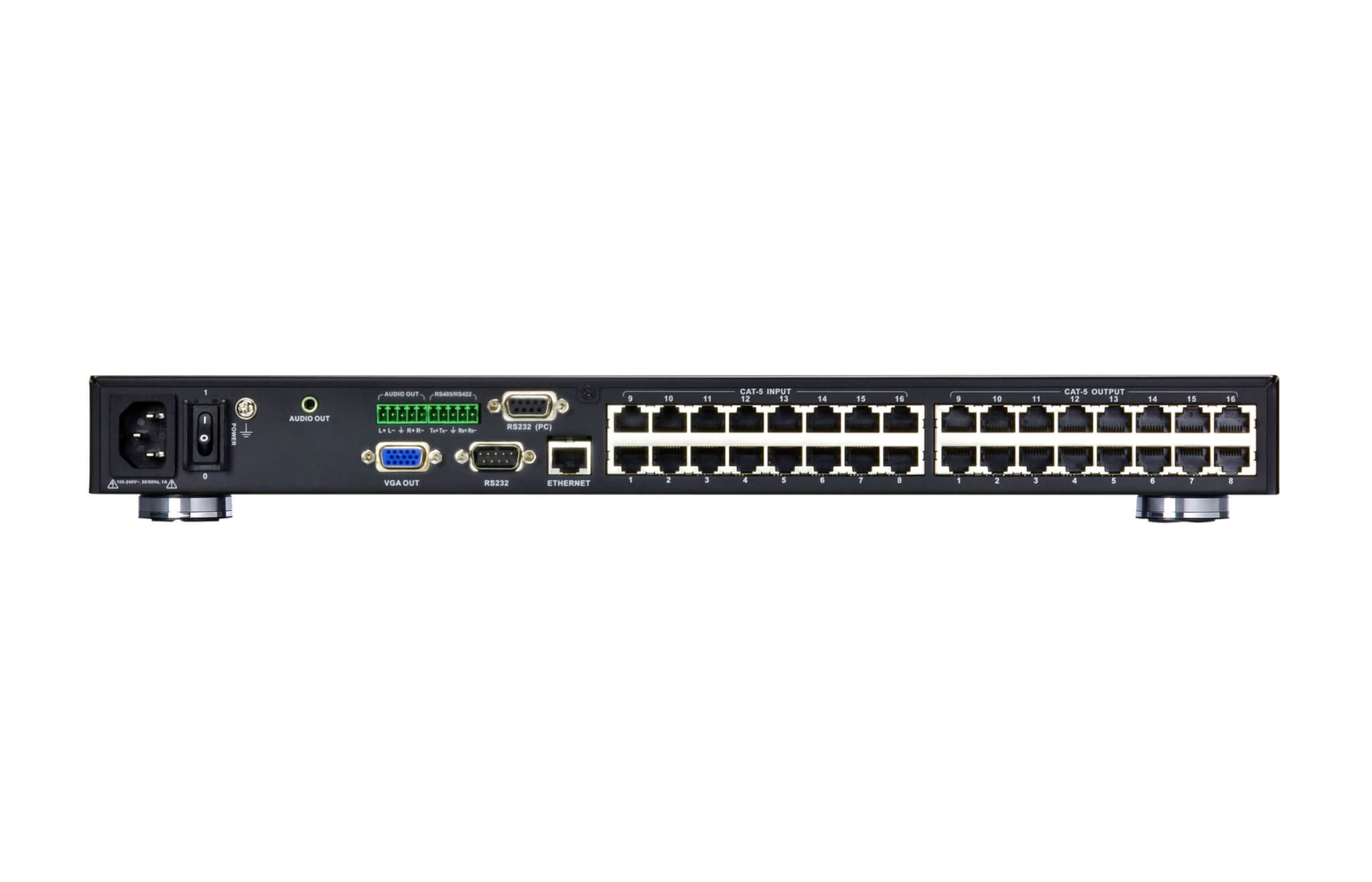

| קלט וידאו | |
| ממשקים | 16 x נקבה RJ-45 |
| עַכָּבָּה | 100 Ω |
| יציאת וידאו | |
| ממשקים | 16 x נקבה RJ-45 |
| עַכָּבָּה | 100 Ω |
| וִידֵאוֹ | |
| מקסימום. רוחב פס | 500 מגה -הרץ |
| מקסימום. פתרון הבעיה | עד 1920 x 1200 (תלוי במקלט מחובר) |
| מקסימום. מֶרְחָק | עד 300 מ ‘(תלוי במקלט מחובר) *מרחק השידור המרבי בין המשדר למקלט הוא 300 מ’. |
| שֶׁמַע | |
| תְפוּקָה | מאוזן: 1 x מחבר בורג שבוי, 5 סטריאו סטריאו: 1 x נקבת מיני סטריאו נקבה (ירוק) |
| לִשְׁלוֹט | |
| RS-232 | מחבר: 1 x נקבה DB-9 (שחור); 1 x DB-9 זכר (שחור) תצורות סיד בקרה סידורי: זכר: Pin2 = Rx, Pin 3 = Tx, Pin 5 = Gnd נקבה: Pin2 = Tx, Pin 3 = Rx, Pin 5 = Gnd קצב שידור ופרוטוקול: Baud שיעור: 19200, נתוני נתונים: 8, סיביות עצירה: 1, זוגיות: לא, בקרת זרימה: לא |
| RS-485/RS-422 | 1 x מחבר בורג שבוי, 5 מוט |
| אתרנט | 1 x נקבה RJ-45 |
| מחברים | |
| כּוֹחַ | 1 x שקע AC בעל 3 שיניים |
| כּוֹחַ | |
| דירוג הספק מרבי | 100-240 VAC ~: 50-60 הרץ; 1.0A |
| צריכת חשמל | AC110V: 32.4W: 152BTU AC220V : 35W: 164BTU |
| סְבִיבָתִי | |
| טמפרטורת פעולה | 0-50 מעלות צלזיוס |
| טמפרטורת אחסון | -20 – 60 מעלות צלזיוס |
| לחות | 0 – 80% לחות יחסית, ללא עיבוי |
| תכונות גשמיות | |
| דיור | מַתֶכֶת |
| מִשׁקָל | 3.63 ק”ג |
| מידות (L x רוחב X גובה) | 43.24 x 27.12 x 4.40 ס”מ (17.02 x 10.68 x 1.73 אינץ ‘) |
| מגרש קרטון | 1 יחידה |
| הערה | עבור חלק ממוצרי הרכבה, שים לב שהמידות הפיזיות הסטנדרטיות של WxDxH מתבטאות באמצעות פורמט LxWxH. |
תכולת החבילה
- 1x מתג מטריקס VM1616T 16×16 Cat 5 A/V
- 1x כבל חשמל
- 1x ערכת הרכבה
- 2x בלוקי מסוף
- 1x הוראות משתמש
