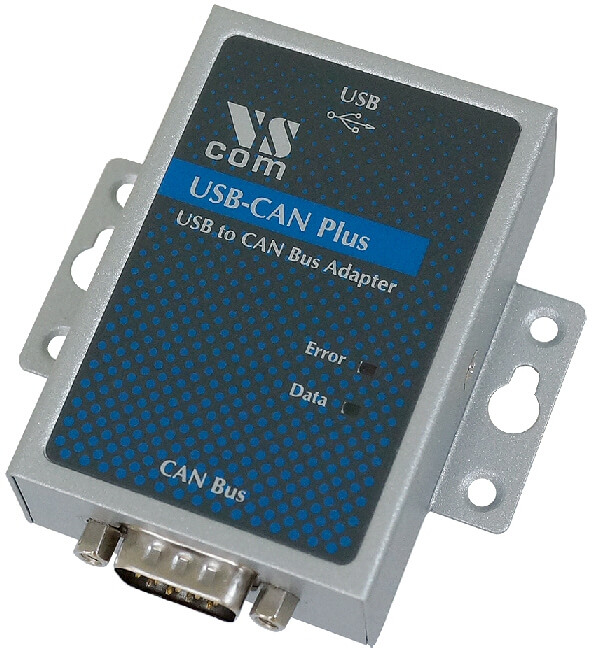

מתאם USB ל CAN Bus ניתן להרכיב פרוטוקלים VSCOM | VScom USB-CAN Plus | 830100





---

תכונות: מתאם USB ל CAN Bus ניתן להרכיב פרוטוקלים VSCOM | VScom USB-CAN Plus | 830100



USB-CAN Plus הוא מתאם USB ל-CAN Bus 2.0A/B. ניתן להרכיב פרוטוקולים שכבה גבוהה יותר, כגון CANopen,
באמצעות כלי הפיתוח הזמינים עבור יישומי בקרת אוטומציה מורכבים. צריכת החשמל הנמוכה שלו (אופייני 0.5W),
טווח הטמפרטורות המורחב שלו (-20°C – +70°C), וה-MTBF המוצק (23 שנים ב-45°C) הופכים אותה למערכת אידיאלית לאוטומציה תעשייתית. מארז מתכת קטן,
זמין עם אפשרות הרכבה DIN-Rail, הופך את המכשיר לגמיש ונוח לשימוש.

אפשרויות שימוש

USB-CAN Plus מספק כלי תוכנה שונים לממשק לכל רמה של יישומי משתמש:

• פרוטוקול ההמרה של ASCII שימושי לפיתוח ובדיקה של כל תצורת CAN-BUS.
  משתמשים פשוט מתחברים באמצעות יציאת ה-COM הוירטואלית, ומגדיר דרך פשוטה לדבר עם בקר ה-CAN. ניתן להשתמש במכשיר גם לשידור וקליטה ידנית של מסגרות CAN.
• יישומים שתוכנתו על ידי משתמשים צריכים להשתמש בספריית ה-API של VScan (DLL), המטפלת בתקשורת והמרת ASCII עבור מסגרות ה-CAN בצורה שקופה.
  ביישומים שלהם, מתכנתים צריכים לטפל רק במסגרות ה-CAN ובמידע הסטטוס, מבלי לטפל בהמרת ASCII. ה-API של VScan נתמך ב-C/C++, C#, VB.NET, Delphi ו- LabVIEW.
  תחת Linux SocketCAN יכול לשמש כחלופה ל-VSCan API. כל התקני VScom CAN תומכים במנהל ההתקן הרגיל של Serial Line CAN (slcan).
• סדרת USB-CAN Plus תומכת גם ב-CANFestival, מסגרת CANopen בקוד פתוח. CANopen הוא פרוטוקול שכבה גבוהה יותר מבוסס CAN המשמש בתחומי יישומים שונים
  כדי להוריד עומס על המפתח מלהתמודד עם פרטים ספציפיים ל-CAN. CANopen מספקת אובייקטי תקשורת סטנדרטיים עבור נתונים בזמן אמת, נתוני תצורה, כמו גם נתוני ניהול רשת.
• פרוטוקול SAE J1939, הנשען על שכבת החומרה של CAN, נמצא בשימוש נפוץ באזור הרכב המסחרי.
  הרבה פרוטוקולים מודרניים אחרים מבוססים עליו, כמו NME200, ISOBUS, MilCAN או FMS.
  ה-API J1939 של Vscom כולל גם תמיכה במה שנקרא פרוטוקול התחבורה, שיעקוף את המגבלה של 8 בתים של נתונים להודעה. זה זמין במכשירים התומכים ב-J1939. תומך ב-Windows, Linux, . NET



הגנת ESD ובידוד חשמלי

לשימוש בסביבות תעשייתיות מסוכנות, ממשק ה-CAN-Bus ויציאת ה-USB מוגנים ב-±16kV (אוויר) ו-±8kV (מגע).
מכיוון שחיבורי CAN-Bus רועשים עם לולאות הארקה לא מאוזנות עלולים לגרום נזק רציני לציוד, זמינה גרסת ISO ומציעה בידוד חשמלי של 2.5kV.



• מחבר CAN-Bus באמצעות USB
• תומך ב-CAN 2.0A / 2.0B, עד 1 Mbit/s
• CANopen נתמך על ידי CANFestival
• פרוטוקול SAE J1939 נתמך על ידי ה-API J1939 של Vscom
• מנהלי התקנים עבור Windows, Linux ו-Mac OS X
• נוריות עבור CAN ושגיאה
• הגנת מתח ESD 16kV
• בידוד חשמלי 2.5kV (גרסת ISO בלבד)
• ניתן להרכבה על מסילת DIN וקיר
• מארז מתכת קטן



אחריות מוצר

12 חודשי אחריות ע”י דיירקט גרופ לעסקים
